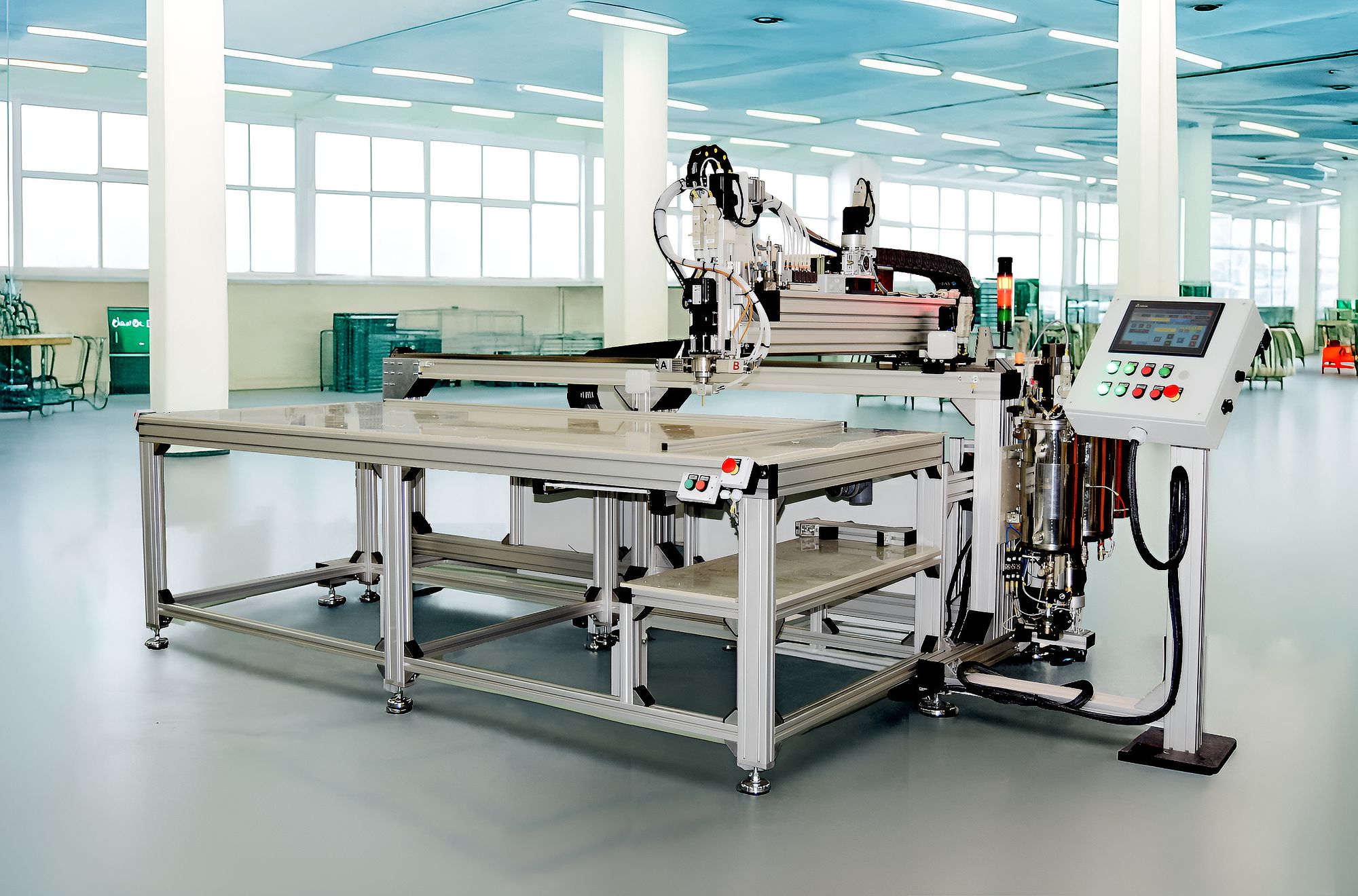

Координатный манипулятор Старт 2МЭУ

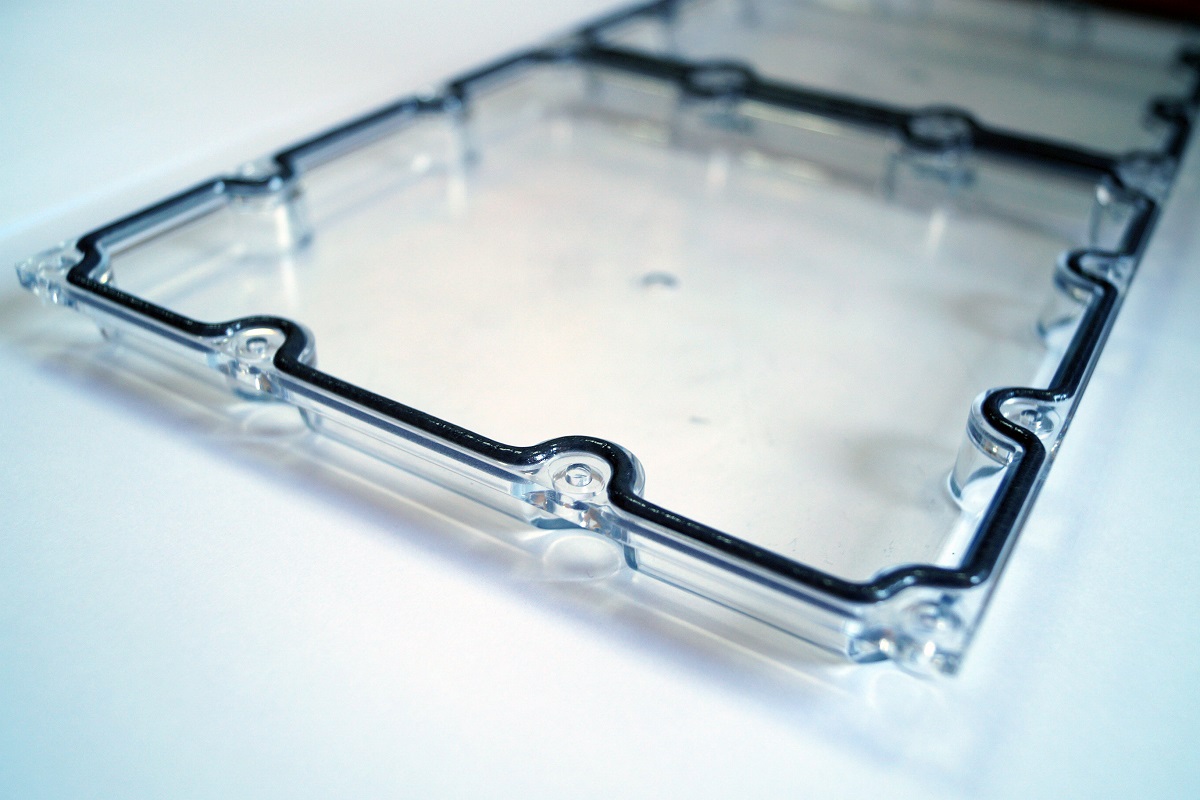

Координатный робот-манипулятор представляет собой готовый технологический участок для нанесения бесшовных уплотнений по технологии «гаскетинга» (gasketing) на базе модели «СТАРТ». На этом оборудовании предусмотрена аппликация наливных уплотнителей из пенополиуретана на поверхности разборных деталей для получения изделий со степенью защиты IP54-67.

Координатный манипулятор Старт 2МЭУ

Смесительное устройство

• Динамического типа с функцией адаптивной подачи компонентов.
• Камера смешивания с комбинированным нелинейным ротором-смесителем для реактопластов с механизмом блокировки сопла для предотвращения скапывания остатков смеси после нанесения.
• Компактная конструкция из коррозионно-стойких материалов, минимальное количество деталей, контактирующих с активными веществами компонентов. Простая сборка / разборка для очистки.
• Специальный алгоритм управления клапанами для обеспечения точного дозирования в переходных режимах (в начале и при окончании цикла нанесения).
• Функция интеллектуальной очистки камеры для минимизации потерь.

Дозирующий узел

• Система низкого давления с функцией электронной синхронизации потоков.
• Соотношение компонентов:
• Производительность по смеси: 0.8 - 3.0 г/сек.
• Сервопривод насосов.

Блок реакторов

• 2 бака с рабочим объёмом не менее 10 л каждый (Pmax-0,15 MPa).
• Система перемешивания и насыщения воздухом компонента А.
• Контроль минимального уровня, температуры компонентов А и Б.
• Осушитель воздуха для компонента Б

• Исключает образование застойных зон в линиях подачи в паузах или остановках между нанесениями.

• Очистка и осушка сжатого воздуха на входе в пневмосистему машины с возможностью контроля давления.

• Автоматическая промывка смесительного устройства.
• Аварийная промывка при нештатных ситуациях.
• Бак очистителя «АСД-ЭкоКлин» рабочим объемом 7 л.

• Производительность, пропорция и масса нанесенного на изделие компонента.
• Давление в линиях подачи дозирующих насосов.
• Давление в пневмосистеме.
• Время до автоматической промывки смесительной камеры и др. для оптимальной работы
• Непрерывный программный контроль уровня материала и остатков компонента после контрольного датчика.

• Стол из алюминиевого профиля с полимерной столешницей. Анкерное крепление к фундаменту.
• XYZ-консольный координатный робот картезианского типа c программным управлением.
• Время нанесения типового контура под уплотнение 1000*1000 мм. (R =5-10 мм): 27 сек.
• Скорость перемещения X-Y при нанесении (с регулировкой):  до 150 мм/сек.
• Скорость перемещения линейная X-Y (холостой ход): 300 мм/сек.
• Точность позиционирования: +/- 0,3 мм.
• Ускорение по X-Y: 2 м/сек².

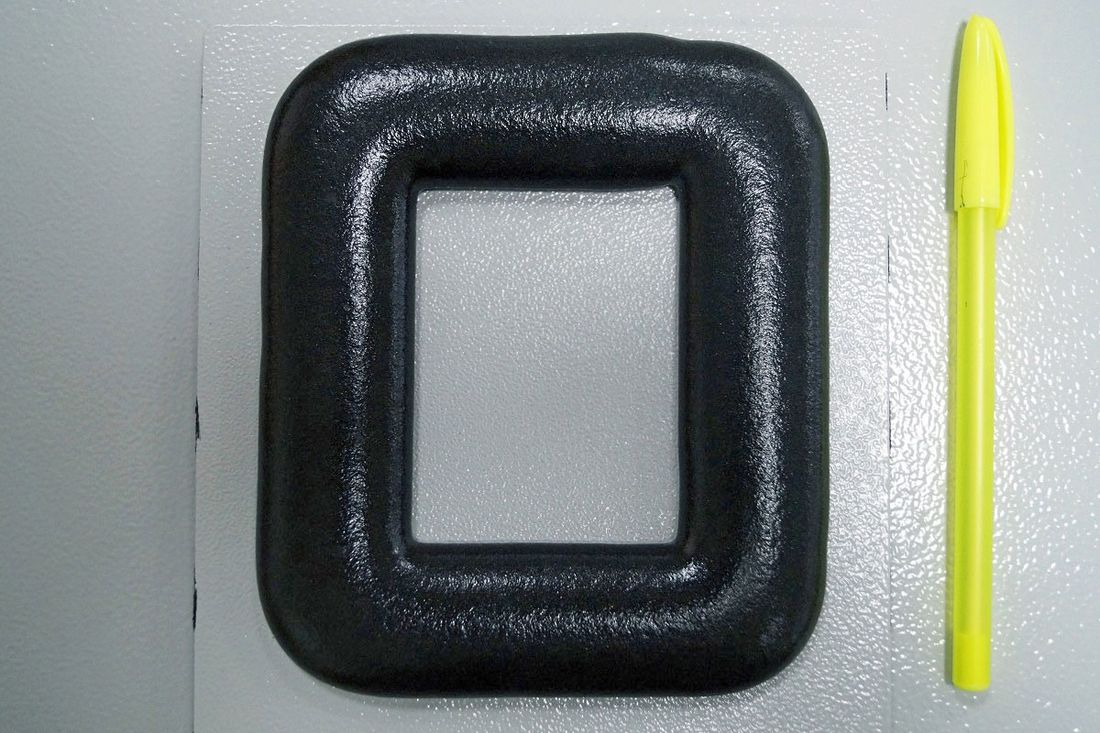

• Ширина наносимого уплотнения: от 6 до 18 мм.

• встроенная программа-шаблон для быстрого создания новых программ нанесения по введенным четырем координатам уплотнительного контура (с корректировкой радиусов и отступов);
• пошаговый прогон программы без нанесения на манипуляторе с целью проверки корректности ее написания;
• режим перемещения от точки к точке и непрерывный обход контура;
• автоматический режим работы манипулятора по заданной программе;
• создание программ для автоматизированного нанесения двух параллельных контуров уплотнения с корректировкой внутреннего расстояния между центрами уплотнений;
• программирование основных команд перемещений при помощи стандартизированных G-кодов;
• программирование технологических (вспомогательных) команд в стандартизированных и специальных М-кодах;
• энергонезависимая память для хранения программ работы дозирующей машины (до 10 программ) и программ перемещения (до 100 программ).

Сферы применения дозирующего манипулятора Старт 2 МЭУ

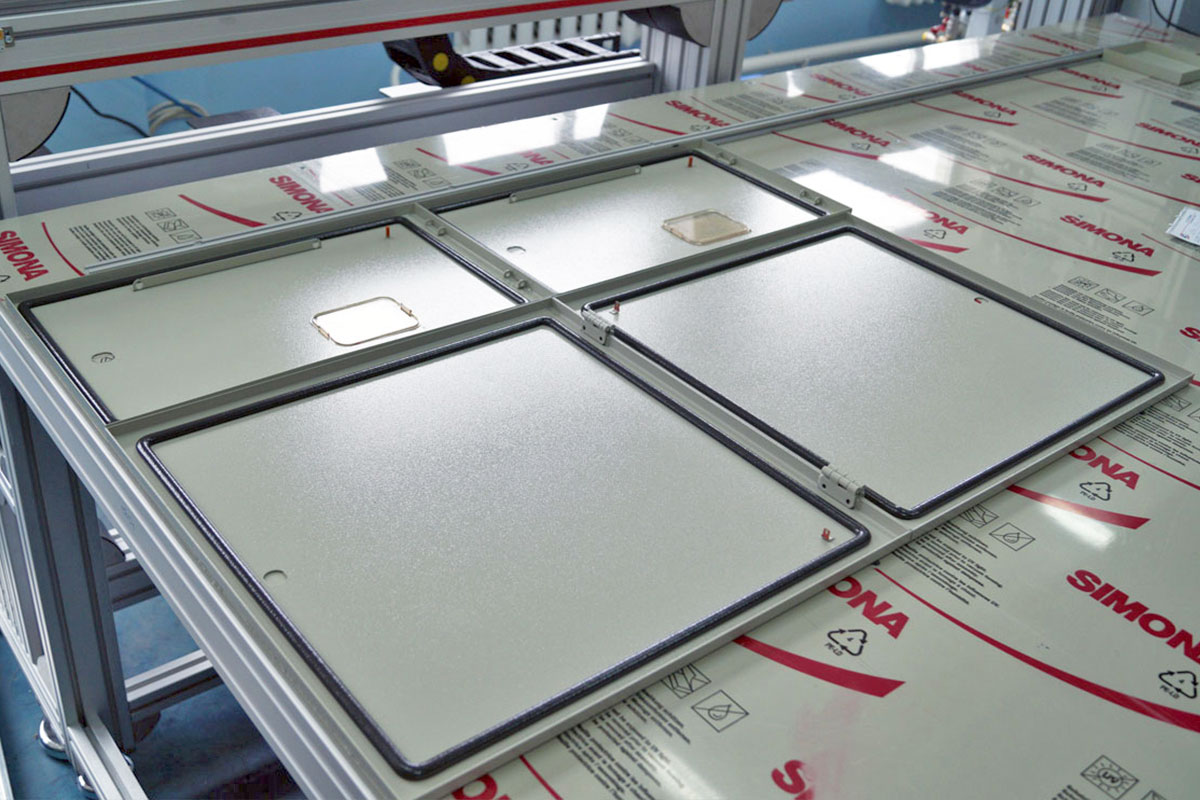

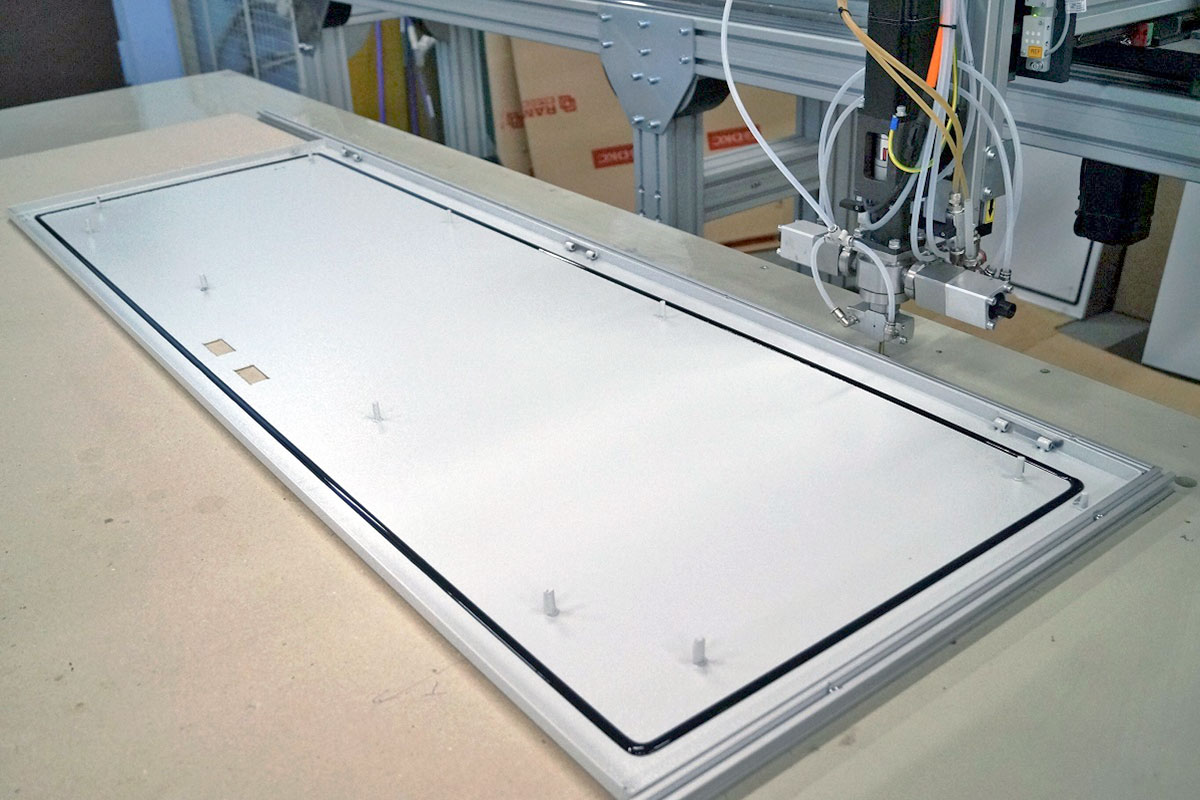

• уплотнение дверей электрошкафов и пультов управления, крышек блоков питания, трансформаторов, распределительных коробок;

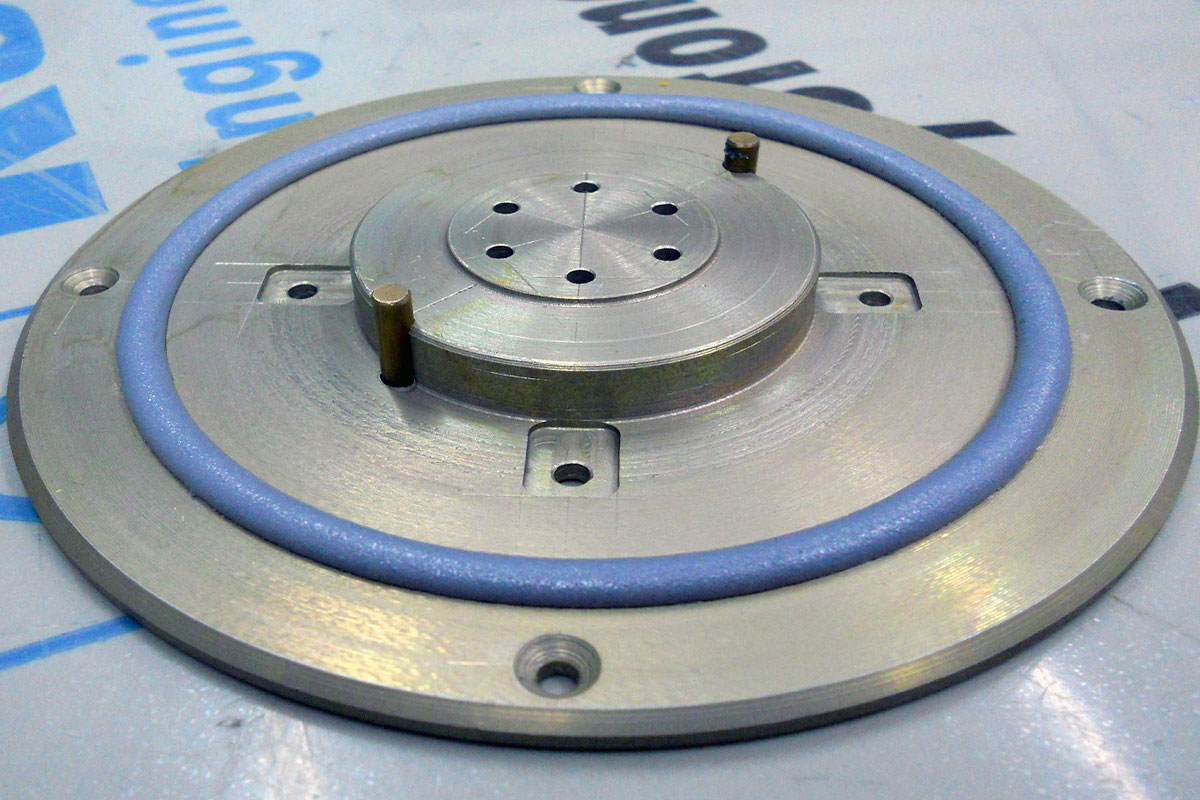

• создание уплотнения для промышленного оборудования (газовых турбин, кондиционеров и т.п.).

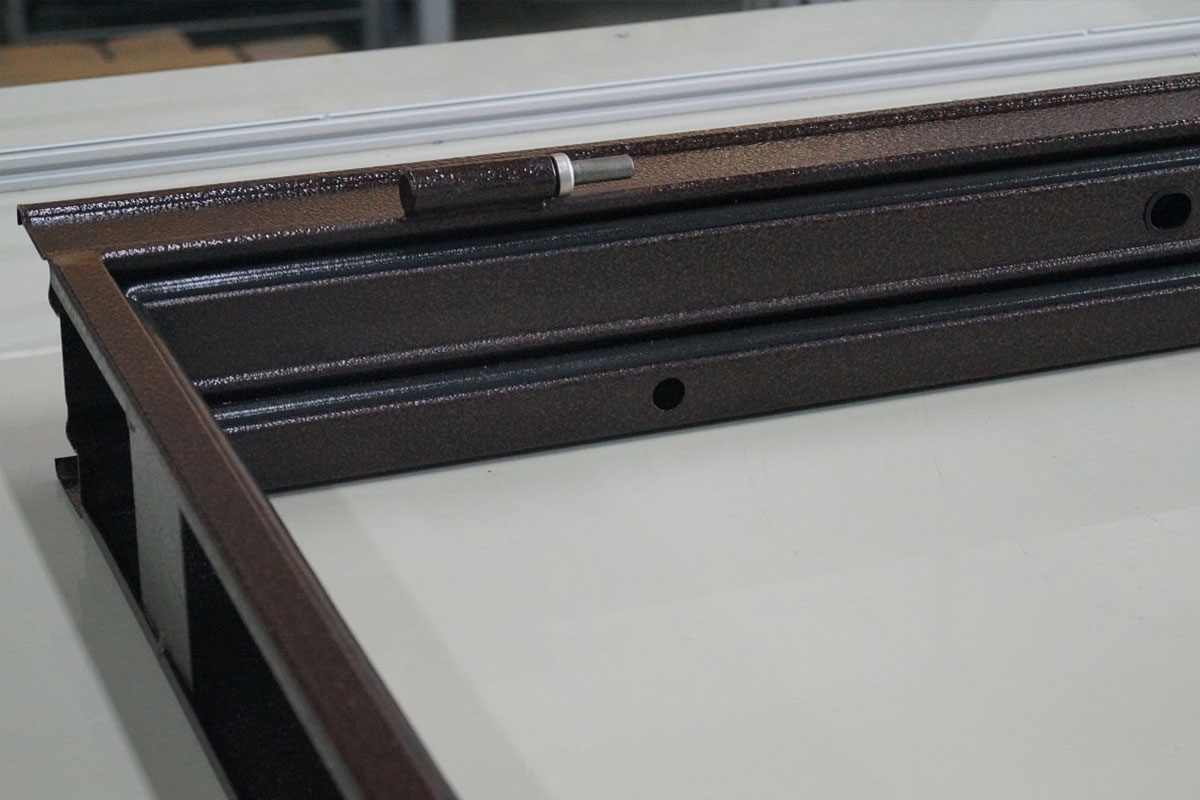

• уплотнение элементов кухонной техники, деталей вытяжных шкафов, дверей, окон;

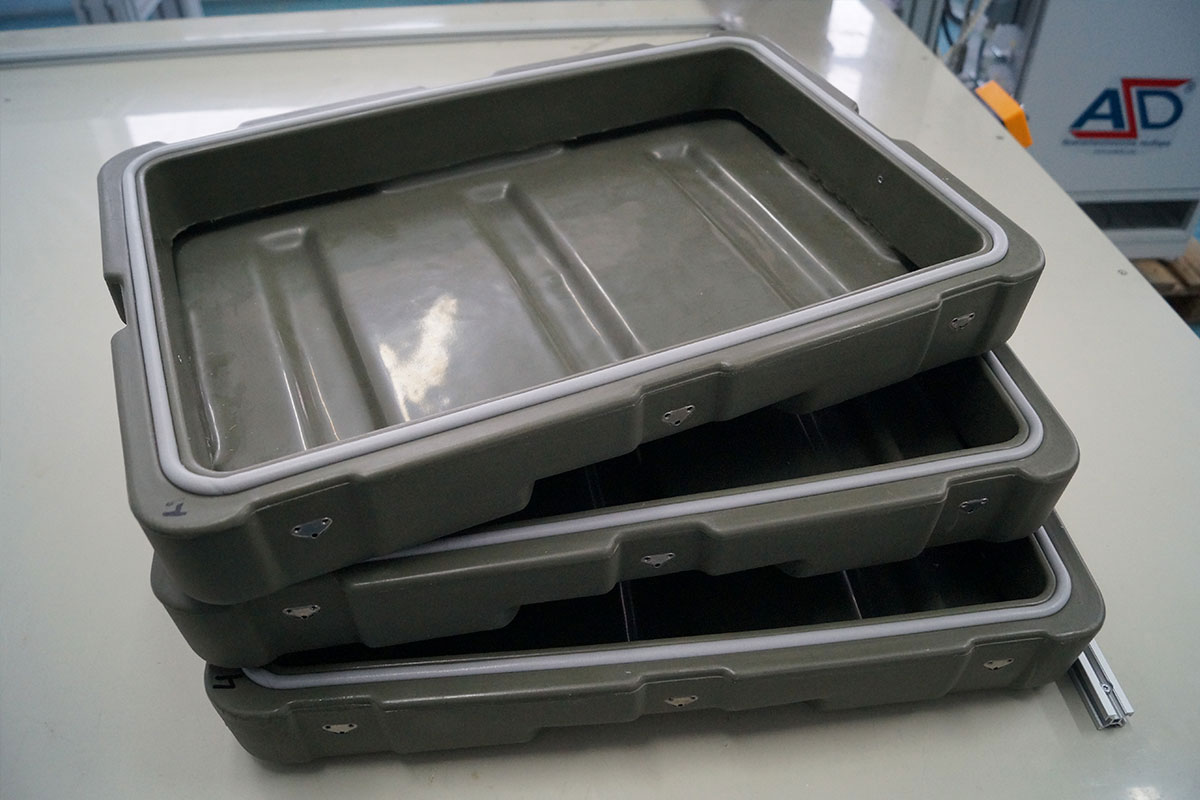

• создание уплотнителей на крышках упаковочной тары, банок, бочек;
• уплотнение крышек осветительных приборов, фонарей;
• уплотнение масляных и воздушных фильтров;

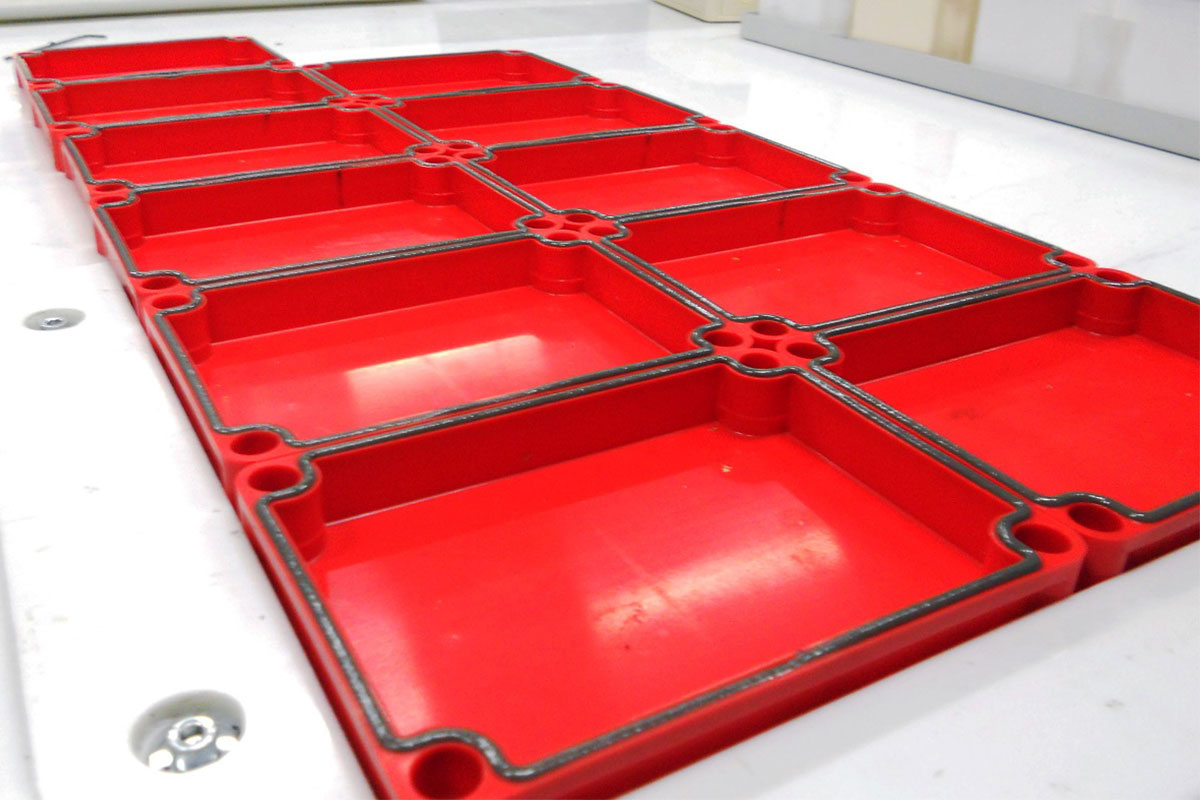

• уплотнения корпусов приборов.
